本文源碼:GitHub·點這裏 || GitEE·點這裏

一、數據可視化

1、基礎概念

數據可視化,是關於數據視覺表現形式的科學技術研究。其中,這種數據的視覺表現形式被定義為,一種以某種概要形式抽取出來的信息,包括相應信息單位的各種屬性和變量。

如果說的實際貼切的話:系統開發中常見的數據報表統計,將數據用圖表或表格的形式呈現出來,幫助運營或者決策人員了解這些數據的規律或者價值,就是簡單的可視化應用。

從開發角度來看,把系統中的核心數據,用一定的手段進行統計,在藉助一些精美的圖表樣式,展示出來,或者把一系列圖表組裝成一個數據大屏,格調十足。

但是從運營人員的角度看,更多的是藉助可視化數據分析業務場景,得到有價值的參考數據,為後續的決策或者開展活動提供指導。所以隨着業務線的不斷髮展,對數據分析的要求越來越高,也就誕生現在比較常見的BI分析工具和BI分析師。

2、數據可視化價值

  • 準確高效直觀的傳遞傳遞數據中的規律和信息;
  • 實時監控系統各項數據指標,實現數據的自解釋;
  • 基於可視化洞察數據規律,指定精準的運營策略;

3、基礎構建原則

簡單的步驟如下:基於業務需求,完成可視化數據處理(收集,規則,定時任務等)。藉助常用的圖表進行組合展示,但是也有一些注意事項如下:

  • 可視化的數據要關聯核心的有業務價值的數據;
  • 圖表的展現注意簡單,明了,圖表的本質就是讓數據更直觀;
  • 不要為了追求系統花哨,可以大批量添加圖表;

二、常用圖表設計

1、常見基礎圖表

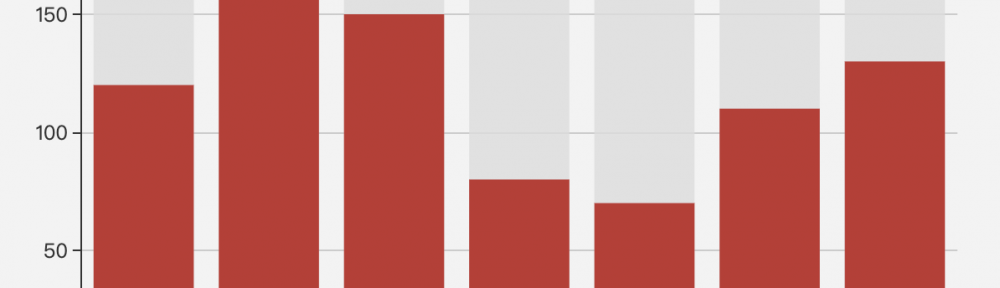

柱狀圖

特點:一般展現分組數據,直觀展示各組數據差異,例如常見以每周,每月,或者不同客戶端劃分為軸的數據。

折線圖

特點:重點展現數據的變化趨勢,常見以時間為軸,展示時間下的數據趨勢。

餅狀圖

特點:不注重數據明細,強調數據中各項佔總體的百分比,或者分佈情況,注重模塊模塊之間的對比。

漏斗圖

特點:強調數據之間的轉化關係和遞進規律,經典常見就是用戶瀏覽量,點擊量,到訂單支付數量。

組合圖

特點:多種基礎圖表組合,某些特殊業務數據,需要結合兩種圖或者更多種圖表,強調裝載該業務報表的關鍵組合信息。

2、數據大屏

顧名思義,放在大屏幕的報表,一般有多種豐富的業務數據,自然需要多種報表展現形式,比較有立體感和視覺上的衝擊力。

絮叨一句:數據大屏在更多時候所追求的是讓人印象深刻,這才是最關鍵的,懂的都懂。

三、常用統計方式

1、SQL分析語句

在報表類業務中,經常使用SQL分析語句,常用的幾個方法:

※廣告預算用在刀口上,台北網頁設計公司幫您達到更多曝光效益

有別於一般網頁架設公司,除了模組化的架站軟體,我們的營業主軸還包含:資料庫程式開發、網站建置、網頁設計、電子商務專案開發、系統整合、APP設計建置、專業網路行銷。

  • count:數據求和,求總數,例如多少用戶;
  • sum:求和函數,例如總銷量,總成本等;
  • group-by:分組統計,分組結果就是軸標識;
  • average:平均值計算,例如平均每天銷量;

業務類的報表雖然複雜,但是報表相關的數據接口相對而言簡單,基於一些基礎的統計SQL,生成報表數據。

2、基礎案例

產品和緯度表

CREATE TABLE `vc_product_info` (
  `id` int(11) NOT NULL AUTO_INCREMENT COMMENT '主鍵ID',
  `product_sort` varchar(20) DEFAULT '' COMMENT '產品分類',
  `product_name` varchar(50) DEFAULT '' COMMENT '產品名稱',
  `inventory` int(11) DEFAULT '0' COMMENT '庫存剩餘',
  `price` decimal(10,2) DEFAULT '0.00' COMMENT '單價',
  `total_sales` int(11) DEFAULT '0' COMMENT '銷售總量',
  `sales_amount` decimal(10,2) DEFAULT '0.00' COMMENT '銷售總額',
  `create_time` datetime DEFAULT NULL COMMENT '創建時間',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='產品信息表';

CREATE TABLE `vc_product_detail` (
	`id` INT (11) NOT NULL AUTO_INCREMENT COMMENT '主鍵ID',
	`product_id` INT (11) NOT NULL COMMENT '產品ID',
	`place_origin` VARCHAR (50) DEFAULT '' COMMENT '產品產地',
	`weight` DECIMAL (10, 2) DEFAULT '0.00' COMMENT '重量',
	`color` VARCHAR (50) DEFAULT '' COMMENT '顏色',
	`high_praise` INT (11) DEFAULT '0' COMMENT '好評數量',
	`low_praise` INT (11) DEFAULT '0' COMMENT '差評數量',
	`create_time` datetime DEFAULT NULL COMMENT '創建時間',
	PRIMARY KEY (`id`)
) ENGINE = INNODB DEFAULT CHARSET = utf8 COMMENT = '產品維度表';

基礎查詢語句

<mapper namespace="com.visual.chart.mapper.ProductInfoMapper">

    <!-- 商品種類 -->
    <select id="countNum" resultType="java.lang.Integer">
        SELECT COUNT(product_name) FROM vc_product_info
    </select>

    <!-- 銷售總額度 -->
    <select id="sumAll" resultType="java.lang.Double">
        SELECT SUM(sales_amount) FROM vc_product_info
    </select>

    <!-- 分組求和 -->
    <select id="groupSum" resultType="java.util.Map">
        SELECT product_sort,SUM(sales_amount) FROM vc_product_info GROUP BY product_sort
    </select>

    <!-- 平均單價 -->
    <select id="average" resultType="java.lang.Double">
        SELECT AVG(price) FROM vc_product_info
    </select>
</mapper>

四、自定義工具

1、數據集

數據集概念

DataSet是一個數據的集合,通常以列表形式出現。每一列代表一個特定變量。每一行都對應於某一成員的數據集的問題。在統計分析的業務中,通常稱為大寬表,方便業務分析。

數據集生成

視圖方式

基於視圖的方式,生成一個單表的數據集,方便簡化操作。該方式不提倡,視圖在大部分公司里是禁止使用的,這裏只是單純演示。

基於上述產品信息表和維度表,通過視圖手段生成數據集,單純為了簡化業務分析的操作難度,因為多表聯合簡化成感覺上的單表。

CREATE OR REPLACE
VIEW data_set_view AS SELECT
	t1.*, t2.place_origin,
	t2.weight,
	t2.color,
	t2.high_praise,
	t2.low_praise
FROM vc_product_info t1
LEFT JOIN vc_product_detail t2 ON t1.id = t2.product_id

任務方式

通過定時任務,獲取要分析的數據結構,不斷注入到分析表中,這是業務開發中最常見的報表數據集生成方式,有的甚至通過定時任務直接統計出報表需要的數據,不適應於大數據場景。

離線或實時計算

通過大數據分析手段,離線計算或者實時計算,獲取業務報表數據,注入OLAP實時分析計算庫,使用大數據分析場景。

2、定製化BI工具

BI工具可以快速對業務數據進行有效的整合,快速準確的提供報表並提出決策依據,幫助企業做出明智的業務經營決策。商業智能的概念最早在1996年提出。當時將商業智能定義為一類由數據倉庫(或數據集市)、查詢報表、數據分析、數據挖掘、數據備份和恢復等部分組成的、以幫助企業決策為目的技術及其應用。

基本搭建思路:

  • 管理數據源,建立數據表之間關係,維護特定數據集;
  • 創建可拖拉拽的報告面板,用來承載單個圖表組合;
  • 封裝不同的圖表的處理邏輯,規則展示,關聯數據集字段;
  • 封裝圖表樣式,例如大小、顏色、背景、交互等可配置;
  • 圖表關聯分析數據集,報告面板組合多個圖表生成報告;

實際的開發過程是非常複雜的,管理各個業務線的數據源,聯合分析,適配各種圖表規範和樣式,都是一個十分漫長的過程。

3、基礎案例

接口入參

承接上述業務場景,這裏參數都需要動態傳入,例如操作的:數據集、圖表、參數歸屬軸、或者業務產品參數等。

@RestController
public class DefineController {

    @Resource
    private DataSetService dataSetService ;
    /**
     * 自定義可視化報告入參
     */
    @GetMapping("/getDefChart")
    public Map<Integer, List<ChartParam>> getDefChart (){
        List<ChartParam> chartParamList = new ArrayList<>() ;
        chartParamList.add(new ChartParam("X",1,"data_set_view","product_sort")) ;
        chartParamList.add(new ChartParam("X",1,"data_set_view","product_name")) ;
        chartParamList.add(new ChartParam("Y",2,"data_set_view","high_praise")) ;
        chartParamList.add(new ChartParam("Y",2,"data_set_view","low_praise")) ;
        chartParamList.add(new ChartParam("Z",3,"data_set_view","inventory",1)) ;
        chartParamList.add(new ChartParam("Z",3,"data_set_view","total_sales",1)) ;
        return dataSetService.analyData(chartParamList);
    }
}

參數解析

根據各種動態參數,解析查詢條件,獲取查詢結果。

@Service
public class DataSetServiceImpl implements DataSetService {

    @Resource
    private DataSetMapper dataSetMapper ;
    // 分析任務劃分
    @Override
    public Map<Integer, List<ChartParam>> analyData(List<ChartParam> chartParamList) {
        Map<Integer, List<ChartParam>> dataMap = chartParamList.stream()
                                                 .collect(Collectors
                                                 .groupingBy(ChartParam::getDataType));
        for (Integer dataType:dataMap.keySet()){
            switch (dataType){
                case 1: // Count 風格數據
                    taskCount(dataMap.get(dataType));
                    break;
                case 2: // Sum 風格數據
                    taskSum(dataMap.get(dataType));
                    break;
                case 3: // Percent 風格數據
                    taskPercent(dataMap.get(dataType));
                    break;
                default:
                    break;
            }
        }
        return dataMap ;
    }
    // Count 數據執行
    private void taskCount (List<ChartParam> chartParamList){
        for (ChartParam chartParam:chartParamList){
            chartParam.setResultNum(dataSetMapper.taskCount(chartParam.getColumnName(),
                                                            chartParam.getTableName()));
        }
    }
    // Sum 數據執行
    private void taskSum (List<ChartParam> chartParamList){
        for (ChartParam chartParam:chartParamList){
            chartParam.setResultNum(dataSetMapper.taskSum(chartParam.getColumnName(),
                                                          chartParam.getTableName()));
        }
    }
    // Percent 數據執行
    private void taskPercent (List<ChartParam> chartParamList){
        for (ChartParam chartParam:chartParamList){
            chartParam.setResultNum(dataSetMapper.taskPercent(chartParam.getColumnName(),
                                                              chartParam.getTableName(),
                                                              chartParam.getProductId()));
        }
    }
}

總結一句:數據可視化工具建設是個漫長過程,不僅僅可以分析自己公司的業務,也可以作為開放BI工具產生價值。

五、源代碼地址

GitHub·地址
https://github.com/cicadasmile/data-manage-parent
GitEE·地址
https://gitee.com/cicadasmile/data-manage-parent
